사진으로 부품 살펴보기
관절과 손끝 방향을 따로 봅니다
팔의 여러 회전 연결부와 손끝을 관찰하세요. 손끝이 목표 위치에 도착하는 일과 원하는 방향으로 향하는 일은 서로 다른 요구입니다.

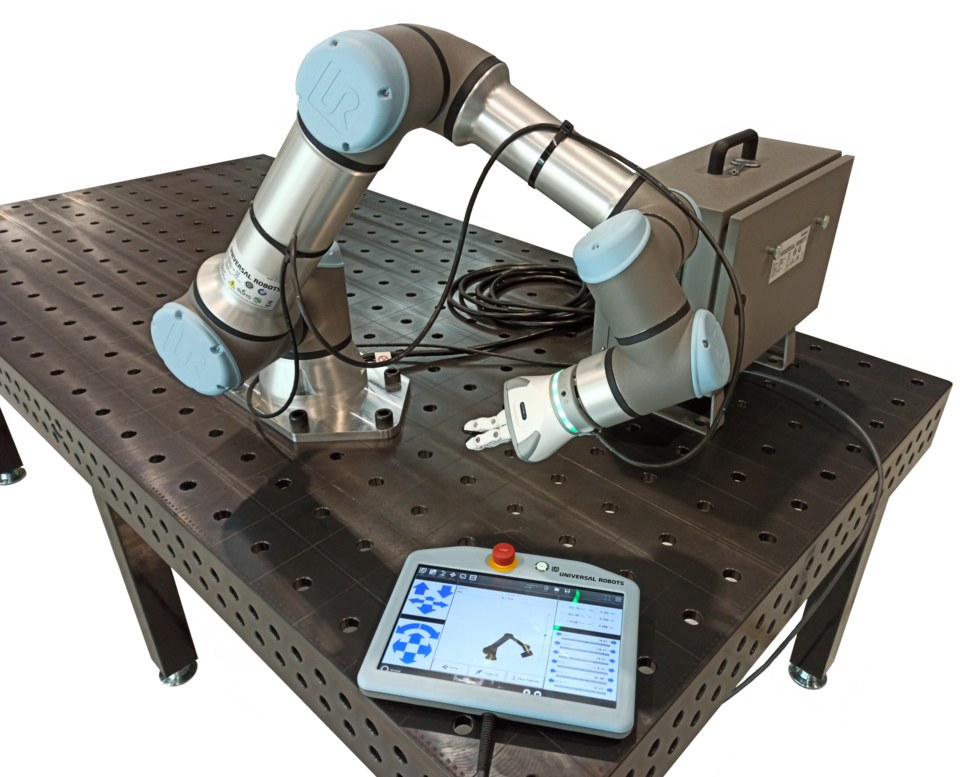

실제 UR16e와 제어기·조작기의 사진입니다. 원본부터 배경이 제거되어 있습니다. 협동로봇도 작업 도구와 설치 환경에 맞춘 안전 검토가 필요합니다.
Auledas · 원본 사진 · CC BY-SA 4.0
Commons의 960px 제공본을 사용하고 투명 배경을 흰색으로 합성, JPEG 재압축. 추가 자르기·형태 변경 없음.
- 팔의 연결부 중 회전할 수 있는 곳을 찾습니다.
- 끝에 달린 도구가 향하는 방향을 봅니다.
- 사진에서 보이는 관절 수와 독립적으로 움직이는 수가 같은지는 사양으로 확인합니다.
같은 위치, 다른 손끝 방향
평면에서는 가로 위치 x, 세로 위치 y, 손끝 방향을 따로 정합니다. 세 독립 제약을 자유롭게 맞추려면 일반적으로 세 자유도가 필요합니다.
- 위치 두 개: 목표가 오른쪽으로 얼마나, 위로 얼마나 떨어졌는지 정합니다.
- 방향 한 개: 도구가 목표에서 어느 방향을 향해야 하는지 더합니다.
- 관절 여유: 자유도가 있어도 관절 한계와 장애물 때문에 불가능할 수 있습니다.
실습을 처음 한다면, 이 순서대로 따라 해보세요
- 요구 도구 방향을 90°, 회전 관절 수를 1개로 둡니다.
화면에서 볼 것 독립 자유도 1개, 부족한 자유도 2개를 읽습니다.
그 이유 일반적인 평면 위치·방향의 세 조건에서 입력 하나만 갖췄습니다.
- 회전 관절 수를 2개로 바꿉니다.
화면에서 볼 것 부족한 자유도가 1개로 줄어듭니다.
그 이유 위치를 맞출 가능성과 방향을 추가 지정하는 능력을 나누어 봅니다.
- 3개로 바꾸고 요구 도구 방향도 0°와 90°로 비교합니다.
화면에서 볼 것 두 경우 모두 부족한 자유도는 0개입니다.
그 이유 조건의 개수를 충족하는 것과 실제 해를 찾는 것은 다릅니다.
한 단계씩 이해하기
원리 01
독립적인 선택과 연결된 결과
각도가 하나뿐인 막대 끝은 원을 따라 움직입니다. 가로 위치를 마음대로 고르고 세로 위치까지 따로 고를 수는 없습니다. 각도를 정하면 두 위치가 함께 정해집니다. 움직이는 방향의 수와 자유도는 같은 말이 아닙니다. 원 위에서 가로·세로가 모두 변해도 필요한 입력은 각도 하나입니다.
관절이 두 개면 두 각도를 별도로 고를 수 있습니다. 한 각도를 바꿀 때 손끝 위치와 방향이 함께 변할 수 있다는 점에 주의하세요. 독립적이라는 말은 각 관절이 손끝의 한 방향만 전담한다는 뜻이 아닙니다. 여러 관절의 효과가 합쳐져 손끝의 결과가 됩니다.
원리 02
평면에서 1개, 2개, 3개 비교하기
1관절 팔은 일반적인 평면 목표 위치 두 조건을 모두 맞추기 어렵습니다. 2관절 팔은 닿는 범위 안에서 보통 x와 y를 맞출 선택지가 생기지만 그 상태에서 공구 방향까지 임의로 고르기는 어렵습니다. 평면 위치 두 값과 방향 한 값은 세 조건이기 때문입니다.
3관절이면 세 조건을 맞출 수 있는 자유도 수를 갖춥니다. 그러나 이것은 숫자의 여유이지 성공 보증이 아닙니다. 팔 길이가 모자라거나 관절이 끝까지 펴졌거나 필요한 각도로 꺾을 수 없다면 원하는 자세가 없을 수 있습니다. 화면은 그런 해를 전부 찾는 계산을 하지 않습니다.
원리 03
화면의 평면과 실제 공간 구별하기
실제 공간에서 물체 위치는 가로·세로·높이 세 값으로 설명합니다. 방향도 기울이기와 돌리기 등 일반적으로 세 회전 좌표가 필요합니다. 따라서 자유롭게 놓인 단단한 물체의 공간 자세는 일반적으로 6자유도로 설명합니다. 이 실험의 3자유도는 평면 문제이며 실제 3차원 모든 자세를 뜻하지 않습니다.
여기서는 길이 0.4 m인 막대를 1–3개 연결하고 요구 도구 방향을 0–180°에서 15°씩 바꿉니다. °는 회전 각도 단위이고 90°는 직각입니다. 장면의 자세는 설명용 예시입니다. 요구한 위치·방향을 만족하는 관절 각도를 역으로 찾는 계산을 역기구학이라고 하는데, 이 실험은 그 해의 존재를 검증하지 않습니다.
숫자로 천천히 따라가기
세 조건과 관절 수 세기
아래 숫자는 이 강의 실습의 교육용 예시입니다.
- 평면의 요구를 x 위치, y 위치, 도구 방향으로 나눕니다. 총 3개입니다.
- 1관절일 때 표시값은 3 − 1 = 2개 부족입니다. 막대 길이 합은 0.4 m입니다.
- 2관절은 3 − 2 = 1개 부족이며 길이 합은 0.8 m입니다.
- 3관절은 3 − 3 = 0개 부족이며 길이 합은 1.2 m입니다.
길이 합은 모든 자세에서의 도달 보장이 아닙니다. 세 관절이라는 숫자는 일반적인 평면 세 조건을 시도할 입력 수를 뜻합니다.
이렇게 오해하기 쉬워요
흔한 생각 독립적으로 움직인다는 것은 다른 부위에 영향이 없다는 뜻이다.
독립 입력을 선택할 수 있다는 뜻입니다. 손끝에는 여러 관절의 변화가 함께 반영됩니다.
흔한 생각 3관절의 부족한 자유도 0이면 어떤 물체든 잡는다.
거리·관절 한계·장애물·특별한 자세와 실제 해 존재는 이 수 세기에서 확인하지 않습니다.
오늘 가져갈 세 문장
이것만은 기억해 주세요
- 손끝 위치와 공구 방향을 따로 말해 봅니다.
- 1·2·3자유도는 평면 모델의 독립 입력 수입니다.
- 실제 공간의 일반적인 6자유도 설명과 평면 3자유도를 구별합니다.
강의 설명과 적용
자유도는 장치의 상태를 독립적으로 정하는 데 필요한 좌표의 수입니다. 관절을 하나 추가하면 움직임 선택지가 늘 수 있지만 연결 구조와 구속 조건 때문에 단순히 모터 개수와 같지는 않습니다.
작업 공간은 손끝이 도달할 수 있는 범위를 나타냅니다. 컵의 옆면을 잡는 일은 위치뿐 아니라 접근 방향도 요구하므로, 목표점을 포함한다는 사실만으로 작업 가능성을 결론낼 수 없습니다.
팔을 곧게 편 자세와 굽힌 자세는 움직일 여유가 다릅니다. 경계 근처에서는 작은 손끝 이동에 큰 관절 변화가 필요할 수 있습니다. 작업 위치를 베이스 가까이 옮기는 것만으로 조건이 달라집니다.
도달 여부를 조사할 때는 공구 길이, 케이블, 주변 구조물과 관절 제한을 포함합니다. 빈 공간에서 가능한 자세도 설비 안에서는 충돌로 사용할 수 없을 수 있습니다.
3D 실습 과제
요구 도구 방향을 90°로 두고 회전 관절 수 1개와 3개를 각각 실행하세요. 평면 위치와 방향에 필요한 독립 제약 수를 비교하세요.
장면은 제한된 관절 구조의 예시이며 실제 로봇의 역기구학 인증 도구가 아닙니다.
관련 3D 실험 열기확인 문제
선반 안쪽 물체에는 닿지만 손목을 돌릴 공간이 없습니다. 적절한 변경은?
- 접근 방향과 공구·배치를 함께 바꾼다
- 최대 속도만 높인다
- 카메라 픽셀만 늘린다
풀이 보기
위치 도달과 자세 확보는 다른 조건입니다.
