빠른 팔과 많이 만드는 설비
산업용 로봇의 한 동작이 빨라도 준비·정지 시간이 길면 전체 생산량이 줄어듭니다. 사진의 한 자세가 아닌 한 시간의 작업 기록을 보아야 합니다.

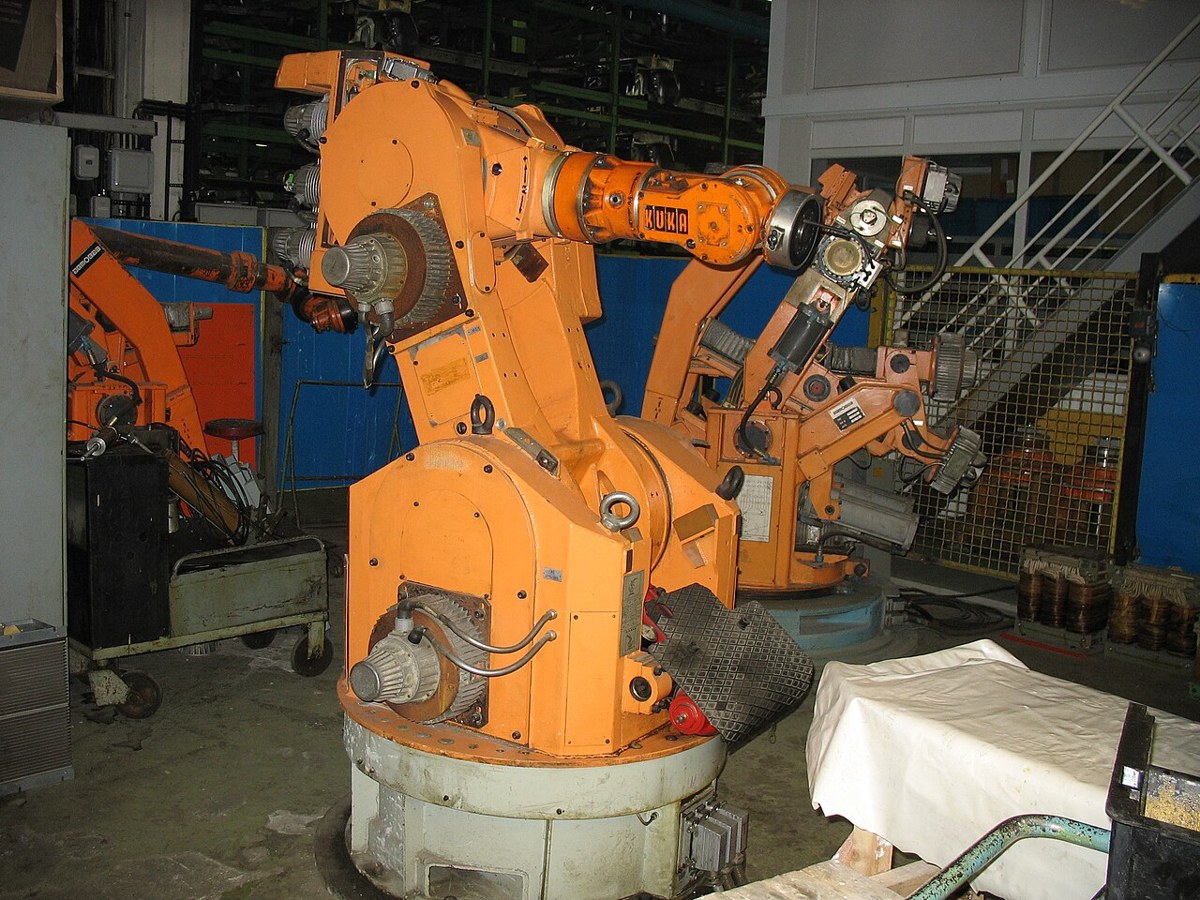

2006년에 촬영한 KUKA IR 161/60입니다. 바닥의 고정부에서 관절·손목·작업 도구로 이어지는 구조를 보는 예시이며 최신 로봇 제품이나 현재 공장 운영 모습은 아닙니다.
Mixabest · 원본 사진 · CC BY-SA 3.0
Commons의 1280px 제공본을 긴 변 1200px로 축소, JPEG 재압축 및 EXIF 제거. 추가 자르기·형태 변경 없음.
- 로봇이 작업물을 다루는 끝부분을 봅니다.
- 작업물을 받거나 넘길 주변 설비를 생각합니다.
- 사진과 순간 동작 속도만으로 시간당 생산량을 정하지 않습니다.
한 시간 전체 중 실제로 움직인 시간
제품 한 개에 6초가 걸리고 가동 비율이 90%인 가상 셀입니다. 불량과 앞뒤 공정의 병목은 제외합니다.
- 이론 수량: 쉬지 않으면 3600 ÷ 6 = 600개입니다.
- 가동 시간: 한 시간의 90%인 54분을 움직입니다.
- 기대 수량: 600 × 0.9 = 540개입니다.
실습을 처음 한다면, 이 순서대로 따라 해보세요
- 사이클 6 s와 가동 비율 90%로 실행합니다.
화면에서 볼 것 540개/h와 정지 6분을 확인합니다.
그 이유 시간당 계산의 기준을 만듭니다.
- 사이클은 두고 가동 비율만 60%로 바꿉니다.
화면에서 볼 것 360개/h와 정지 24분을 확인합니다.
그 이유 동작 속도가 같아도 정지가 수량을 줄입니다.
- 가동 비율 60%에서 사이클을 3 s로 줄입니다.
화면에서 볼 것 720개/h를 확인합니다.
그 이유 이 단순 모형에서는 사이클 절반이 계산 수량을 두 배로 만듭니다.
한 단계씩 이해하기
원리 01
제품 하나의 시간을 먼저 셉니다
사이클의 시작과 끝을 정해야 시간을 비교할 수 있습니다. 물체를 집는 순간부터 내려놓을 때까지만 재면, 다음 물체가 올 때까지 기다리는 시간이 빠질 수 있습니다. 같은 이름의 수치라도 측정 구간이 같은지 확인해야 합니다.
실습은 제품 1개 사이클을 입력으로 받습니다. 한 시간은 3,600초이므로 쉬지 않고 일한다면 3,600을 사이클 초로 나눕니다. 단위를 초로 맞추기가 첫 단계입니다. 분 단위 숫자를 그대로 넣으면 60배 다른 답을 얻을 수 있습니다.
원리 02
멈추는 시간을 빼면 수량이 달라집니다
6초에 한 개라면 한 시간에 600개를 처리할 수 있는 계산입니다. 하지만 가동 시간 비율이 90%이면 일한 시간은 54분입니다. 따라서 600개의 90%인 540개가 시간당 기대 수량이 됩니다.
같은 팔도 가동 비율이 60%이면 360개가 됩니다. 사이클을 줄이는 것과 정지를 줄이는 것은 서로 다른 개선입니다. 정지 원인을 먼저 구분하면 부품 부족인지, 오류 복구인지, 교환 작업인지에 맞춰 해결할 수 있습니다.
원리 03
계산한 수량과 좋은 제품 수를 구별합니다
실습은 처리한 제품이 모두 정상이라고 간주합니다. 실제로는 불량이 생기거나 앞뒤 설비가 기다리게 만들 수 있습니다. 화면의 시간당 수량은 이런 손실이 빠진 제한된 값입니다. 실제 주문을 얼마나 납품할지는 추가 정보가 필요합니다.
빵 포장 비유도 모든 공정을 동시에 설명하지는 못합니다. 병렬 장치나 묶음 처리가 있으면 흐름이 달라집니다. 셀 전체의 완료 기준을 정하고 관찰해야 합니다. 최고속도나 한 번의 멋진 영상보다 일정 기간 동안 끝낸 유효 작업이 중요합니다.
숫자로 천천히 따라가기
한 시간에 실제로 일한 54분
아래 숫자는 이 강의 실습의 교육용 예시입니다.
- 1시간은 3,600초입니다.
- 90% 가동하면 일한 시간은 3,240초입니다.
- 제품 하나에 6초가 필요하므로 3,240 ÷ 6 = 540개입니다.
- 나머지 360초는 6분의 정지 시간입니다.
처리 속도와 가동 시간을 함께 알아야 기대 수량을 계산할 수 있습니다.
이렇게 오해하기 쉬워요
흔한 생각 팔 속도가 두 배면 공장 생산량도 반드시 두 배다.
앞뒤 설비의 병목과 품질 손실이 남을 수 있습니다. 실습은 이들을 계산하지 않습니다.
흔한 생각 가동 비율 90%는 불량이 10%라는 뜻이다.
가동 시간의 비율입니다. 불량률과 다른 값입니다.
오늘 가져갈 세 문장
이것만은 기억해 주세요
- 시간의 단위와 측정 구간을 맞춥니다.
- 가동 비율과 품질 비율을 구분합니다.
- 완료한 유효 작업량으로 성과를 확인합니다.
강의 설명과 적용
산업용 로봇팔은 반복 조작을 맡지만 혼자 생산을 끝내지는 않습니다. 부품 공급, 고정 지그, 가공·검사와 배출을 연결한 작업 셀로 봐야 합니다.
팔이 빨라도 앞 공정에서 부품이 오지 않으면 기다립니다. 공구 교환과 품종 전환, 오류 복구를 제외한 짧은 동작시간은 실제 평균 처리량과 다릅니다.
가반하중에는 공구와 물체를 함께 포함합니다. UR의 매뉴얼 사례처럼 무게중심과 관성 조건도 동작 가속과 작업시간에 영향을 줄 수 있습니다.
도입 시험은 좋은 부품만 반복하는 것으로 끝내지 않습니다. 치수 편차, 공급 어긋남과 불량 배출까지 포함해 셀 전체가 재시작 가능한지 확인합니다.
3D 실습 과제
제품 1개 사이클을 6 s로 두고 가동 시간 비율 90%와 60%를 실행하세요. 이어 사이클을 3 s로 바꾸어 시간당 수량을 비교하세요.
단순 작업 셀 예시이며 제품별 사이클타임 견적이나 공장 시뮬레이션이 아닙니다.
관련 3D 실험 열기확인 문제
팔은 절반의 시간에 끝내지만 검사기가 그대로입니다. 생산량을 판단하려면?
- 팔 최고속도만 읽기
- 모터 수 세기
- 검사 대기와 셀 전체 주기 측정
풀이 보기
한 단계의 개선이 전체 병목을 제거했는지 확인해야 합니다.
