변전소와 배전망의 역할
멀리 이동한 전기가 지역과 건물에 맞는 전압으로 바뀌는 과정을 봅니다.
오늘은 이것만 기억해요.
- 변압기와 변전소가 같은 말이 아님을 설명할 수 있어요.
- 변전·배전·보호장치가 맡는 역할을 구분할 수 있어요.
- 분산형 발전과 새 부하가 지역 전력망에 미치는 영향을 이해해요.
변전소는 전압만 바꾸는 곳이 아니에요

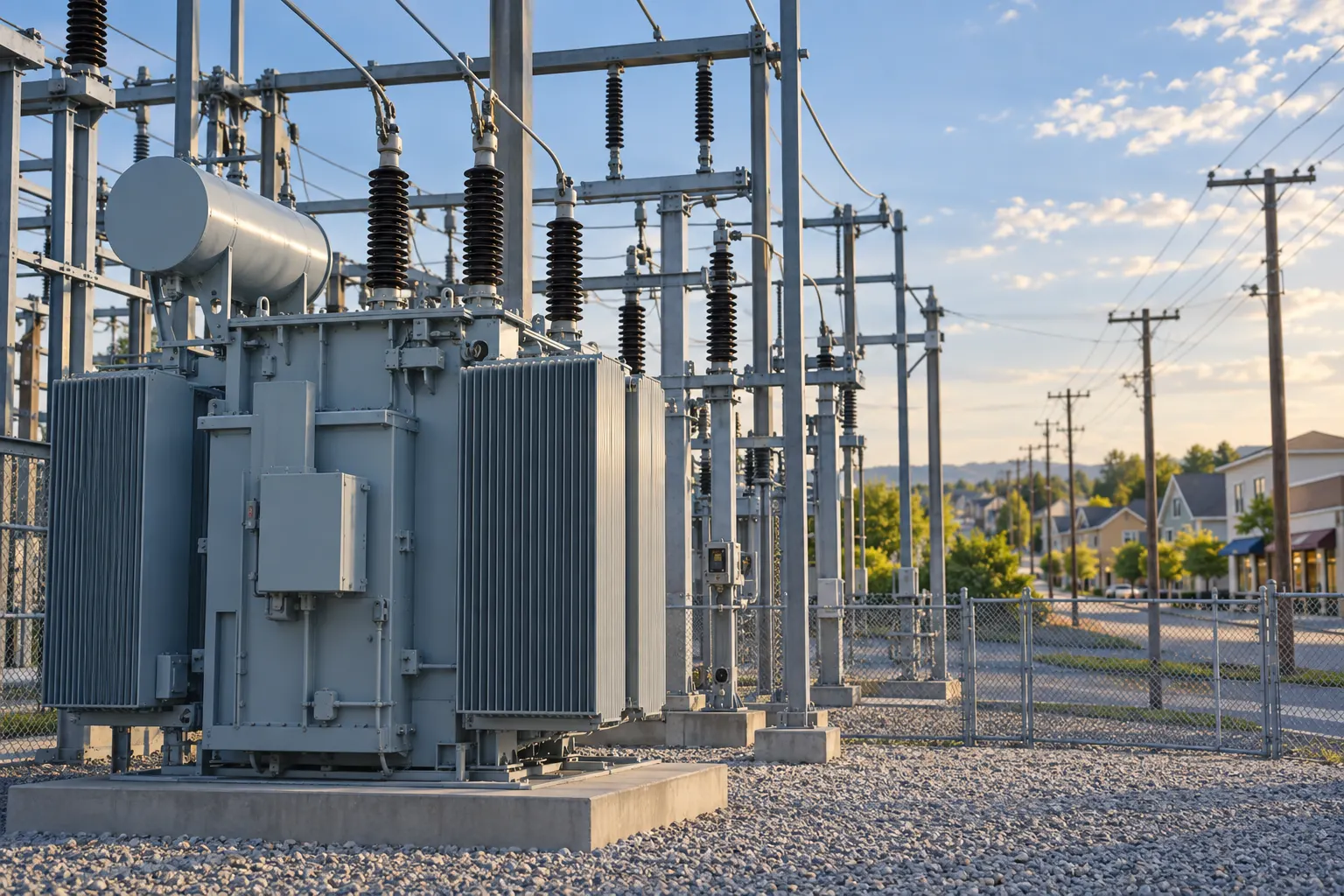

송전망이 먼 지역을 연결한다면 배전망은 전기를 동네와 건물까지 나눠 공급합니다. 이들을 잇는 변전소에는 전압을 바꾸는 변압기뿐 아니라 차단기·개폐기·보호계전기·측정장치 등이 있어요. 전기가 흐르는 상태를 살피고 필요한 연결을 바꾸거나 고장 구간을 분리하는 역할도 합니다. 모든 변전소가 전압을 낮추는 것은 아니며, 연결과 차단을 주로 담당하는 곳도 있습니다. 변압기는 장치이고 변전소는 여러 장치가 일하는 장소인 셈입니다. 집 근처 배전선에도 용량과 허용 전압 범위가 있습니다. 낮에 옥상 태양광이 많이 생산되면 동네에서 쓰고 남은 전력이 상위망으로 향할 수 있고, 저녁에 여러 충전기가 동시에 켜지면 반대 방향의 부하가 급증할 수 있어요. 변전소의 측정·보호 장치는 이런 변화를 감시하고 고장 구간을 분리합니다. 새 설비를 연결할 때는 물리적으로 자리가 있는지뿐 아니라 전압, 보호 설정, 변압기와 배전선의 여유가 맞는지 확인해야 합니다.
이번 강의의 핵심 장면
충전기가 켜지는 저녁 골목
퇴근한 주민들이 같은 시각에 전기차를 꽂습니다. 낮에는 골목 지붕의 태양광이 전기를 밖으로 보내기도 했는데 저녁에는 전기가 안쪽으로 몰려요. 건물 앞에는 충전기 자리가 보여도 동네 배전선과 변압기가 그 순간의 부하를 받아낼지는 별도 확인이 필요합니다. 변전소의 감시와 보호장치도 이 변화를 지켜봅니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
변전과 배전의 역할을 눌러 보세요
설비별 역할을 선택한 뒤 분기 회로를 열고 닫아 보세요. 스위치를 열면 해당 분기의 공급 경로가 끊어집니다.
변압기는 교류의 전압을 바꿉니다
송전망에서 받은 높은 전압을 배전에 맞는 수준으로 낮춥니다. 전기를 새로 생산하는 장치는 아니며, 변환 과정에도 손실이 있어요.
실제 전력 설비의 조작 방법이 아닙니다. 교육용 단선도로 보호 협조와 복잡한 대체 공급 경로를 생략했습니다.
세 장면으로 원리를 따라가요.
송전망에서 사용 장소까지 전압을 바꿔요
변압기는 전압과 전류의 수준을 바꾸고 배전선은 동네와 건물에 전기를 나눕니다. 변전소에는 변압기 외에 개폐·차단·측정·보호 장치가 함께 있습니다. 모든 변전소가 감압만 하는 것은 아니며, 변압기 하나가 곧 변전소 전체를 뜻하지도 않습니다.
흐름을 살피고 고장 구간을 분리해요
보호계전기는 이상한 전류·전압을 감지해 고장 여부를 판단하고 차단기가 해당 구간을 끊습니다. 분산형 태양광이 많으면 전력 흐름이 예전과 반대가 될 수도 있어 보호 설정과 전압을 재검토해야 해요. 다른 길이 있더라도 그 경로의 용량과 안전 조건이 맞아야 복구할 수 있습니다.
장비 주문 전에 병목 위치를 찾아요
동시에 켜지는 충전기는 순간 최대수요를 높입니다. 변압기·배전선·전압·보호 가운데 무엇이 한도인지에 따라 필요한 투자가 달라요. 장비 공급사는 발주된 사양을 인증하고 제때 납품해야 매출로 이어집니다. 연결 신청이 곧 실제 통전은 아닙니다.
한 걸음 더 들어가 볼까요?
사용할 곳에 맞춰 전압을 단계적으로 바꿔요
소비 지역에서는 변전소가 전압을 낮춰 배전선으로 보내고, 건물 가까이의 배전 변압기가 다시 필요한 전압으로 바꾸기도 합니다. 큰 공장처럼 더 높은 전압으로 받는 사용자도 있어요. 단계와 전압은 나라와 설계에 따라 달라집니다. 전압이 낮아졌다고 에너지가 사라지는 것은 아니며 전류와 전압의 조합이 바뀌고 장치에서 일부 손실이 생깁니다.
고장을 알아차리는 장치와 끊는 장치
보호계전기는 측정한 전류·전압 등을 보고 고장 조건인지 판단하고, 차단기는 해당 전류를 끊는 역할을 합니다. 고장 구간을 적절히 분리하면 다른 구간으로 영향이 번지는 것을 줄일 수 있어요. 다만 다른 길이 있다고 자동으로 모든 사용자가 복구되지는 않습니다. 우회 경로의 용량과 안전한 운전 조건까지 확인해야 합니다. 변압기가 하는 일은 전압과 전류의 수준을 바꾸는 것이지, 정격보다 큰 전기를 만들어 내는 일이 아닙니다. 주변 배전선의 한도도 그대로 남습니다.
한꺼번에 켜지는 시간이 중요해요
단순 예로 한 배전 구간의 기존 수요가 400 kW인데 충전기 10대가 각각 20 kW로 동시에 작동하면 200 kW가 더해져 600 kW가 됩니다. 하루 사용 전력량이 많지 않아도 같은 시간에 몰리면 설비에 부담이 될 수 있어요. 이 계산은 출력 합산 연습이며 실제 변압기 선정에는 kVA, 역률, 온도, 운전 기준 등이 필요합니다.
전기가 한 방향으로만 흐르지는 않아요
옥상 태양광이 많은 동네는 한낮에 지역 사용량보다 발전량이 커져 상위 전력망으로 전력을 보낼 수 있습니다. 설비가 이런 역방향 흐름을 허용하도록 설계·운영되는지가 중요해요. 전압 유지와 보호 설정을 점검하고 인버터 제어·저장·설비 보강 등을 검토합니다. 태양광이나 충전기가 붙을 자리가 있다는 것과 전기적으로 연결 가능한 것은 별개의 확인입니다.
동시 충전의 출력 합산
가상의 배전 구간에서 기존 순간 수요가 400 kW이고, 20 kW 충전기 10대가 모두 같은 순간에 최대 출력으로 켜진다고 가정합니다.
- 01
충전기 추가 출력을 10대 × 20 kW = 200 kW로 계산합니다.
- 02
기존 순간 수요 400 kW에 추가 출력 200 kW를 더합니다.
- 03
그 순간의 단순 합계가 600 kW라고 읽습니다.
모두 동시에 켜지면 이 가정의 순간 전력은 600 kW입니다. 사용 시간이 없으므로 kWh는 계산하지 않습니다.
실제 장비 선정에는 역률에 따른 kVA, 온도, 운전 방식, 다양률과 주변 배전선의 조건을 확인해야 합니다.
충전기를 놓을 공간이 있으면 배전망에도 바로 연결할 수 있다.
물리적 공간과 전기적 접속 여유는 다릅니다. 변압기뿐 아니라 배전선, 전압과 보호 설정을 확인해야 합니다.
산업을 읽는 질문 · 장비 수요와 납품 가능한 사업
전기차 충전과 분산형 발전은 배전 장비의 역할을 키우지만 지역별 병목은 다릅니다. 변압기 용량이 부족한지, 배전선·전압·보호 설정이 문제인지 먼저 확인하세요. 제조사의 수주를 볼 때는 신설과 노후 교체를 구분하고 고객 규격·인증, 생산 능력, 부품 조달과 설치 일정을 따져야 합니다. 수주 금액이 납품·검수와 현금 회수로 이어지는 시점이 사업 가치에 중요합니다.
- 병목은 변압기 용량인가요, 배전선·전압·보호 조건인가요?
- 새 설치와 노후 교체 수요를 구분하고 실제 발주·인허가를 확인했나요?
- 수주에 필요한 인증과 납품 일정, 원가 변동의 부담 조건이 정해졌나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 기사: 한 동네에 급속 충전소가 들어선다
- 01
충전기가 같은 시간에 켜지면 해당 구간의 최대 전력 수요가 늘어납니다.
- 02
현지 변압기·배전선·보호 장치의 한도가 접속 가능 시점을 결정합니다.
- 03
필요한 장비 발주와 설치·검수 일정이 공급사의 매출 시점을 좌우합니다.
충전기 수보다 먼저 확인해야 할 동네의 실제 병목은 무엇인가요?
이해했는지, 한 문제로 확인해요.
참고한 자료
원리 설명에 활용한 공식 자료입니다. 2026년 9월 확인.
EIA · 송전·변전·배전의 연결DOE · 전력산업 입문서, 변전소·배전 3.2–3.3절DOE · 분산형 전원과 배전망 운영
