발전소에서 우리 집까지
발전소에서 우리 집까지. 전압을 높였다 낮추는 이유를 따라가 봅니다.
오늘은 이것만 기억해요.
- 송전과 배전의 역할을 구분할 수 있어요.
- 같은 전력을 보낼 때 전압을 높이면 전류가 줄어드는 이유를 이해해요.
- 변압기가 에너지를 새로 만드는 장치가 아니라는 점을 설명할 수 있어요.
멀리 보낼 때 높이고, 사용할 때 낮춰요

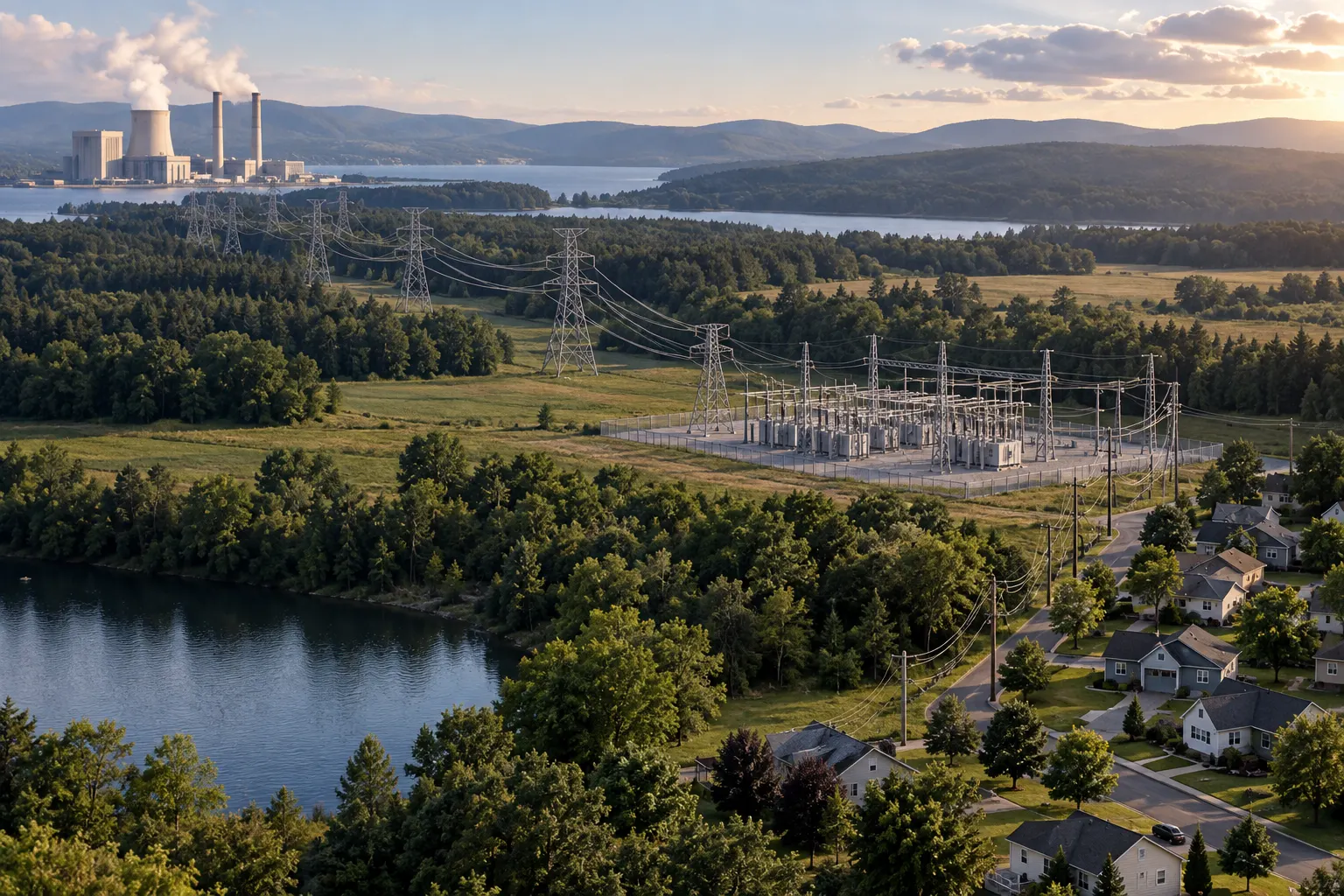

한 도시에 새 발전소가 생겼다고 바로 먼 지역의 집에 전기가 공급되지는 않습니다. 발전 설비에서 나온 전기는 승압 변압기를 거쳐 높은 전압으로 바뀌고, 송전선을 따라 이동한 뒤 소비지 근처 변전소에서 단계적으로 낮아집니다. 그다음 배전선과 지역 변압기를 거쳐 집·상점·공장에 맞는 전압으로 공급돼요. 이렇게 발전→송전→변전→배전이 연결된 네트워크가 전력망입니다. 변압기는 전압을 높이거나 낮추지만 에너지를 새로 만들지 않아요. 같은 전력을 같은 방식으로 보내는 단순한 비교에서는 전압을 높일수록 필요한 전류가 줄어들고, 같은 저항을 가진 전선에서 생기는 I²R 열 손실도 줄일 수 있습니다. 그러나 전압을 무한히 높일 수는 없어요. 절연, 이격 거리, 장비 가격, 운영 안전과 변압 손실도 따져야 하거든요. 전력망은 선 하나가 아니라 생산과 소비의 시각을 맞추고 고장을 격리하는 거대한 시스템입니다.
이번 강의의 핵심 장면
밤의 도시, 불빛을 연결하는 길
어두운 도시에서 한 건물의 불이 켜집니다. 발전소에서 만들어진 전기가 송전탑과 변전소, 동네 전봇대를 거쳐 그 건물에 공급되는 장면을 떠올려 보세요. 도시 전체가 매 순간 쓰는 전력은 계속 변하므로, 길을 연결하는 것만큼 안정적으로 운영하는 일도 중요합니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
01. 발전소에서 전기를 만듭니다
태양광, 풍력, 원자력, 가스 등 다양한 에너지원으로 전기를 만듭니다. 발전 방식은 달라도 전력망에서 연결돼요.
전압을 높이면, 손실은 어떻게 될까요?
같은 전력과 같은 전선 저항을 가정한 상대 비교예요.
손실 = 전류² × 저항. 실제 전체 전력망의 손실률을 뜻하지 않으며, 절연·설비 비용과 변압기 손실도 고려해야 합니다.
세 장면으로 원리를 따라가요.
먼 거리에는 높은 전압
승압 변압기 이후 송전선은 큰 전력을 지역 사이로 운반합니다. 같은 전력을 보내는 단순 비교에서 높은 전압은 전류와 도선 발열을 낮출 여지가 있어요.
목적지 근처에서 전압 조절
변전소가 전압을 단계적으로 낮추고 차단기와 보호 장치가 고장 구간을 격리합니다. 변압기는 전기를 만들어내는 장치가 아닙니다. 필요한 규격과 여유 용량도 살펴야 해요.
마지막 길이 사용자에게 연결
배전망은 동네와 공장으로 전기를 보내고 수요에 맞는 전압으로 공급합니다. 이 단계에도 선로·변압기 용량 제한이 있어요. 집 앞까지 이어지는 마지막 연결도 중요합니다.
한 걸음 더 들어가 볼까요?
같은 전력을 보내는 두 가지 조합
직류 또는 교류를 단순화한 조건에서는 P = V × I로 볼 수 있습니다. 같은 전력 P를 보낼 때 전압 V를 높이면 필요한 전류 I는 줄어들어요. 실제 교류 전력 계산에는 역률과 상의 구성도 포함되지만, 같은 조건에서 비교하면 이 관계가 유지됩니다. 학습용으로 손실을 잠시 무시하고 100 kW를 보낸다고 해 볼까요? 1 kV에서는 전류가 100 A, 2 kV에서는 50 A로 계산됩니다. 이 숫자는 단순화한 직류 예제이며 실제 3상 교류에서는 역률과 상전압을 함께 고려합니다.
전류가 줄면 열 손실은 더 크게 줄어요
도선의 저항에서 생기는 열 손실 전력은 I²R에 비례합니다. 전류가 절반이고 저항이 같다면 이 손실은 4분의 1이 됩니다. 이것은 원리를 설명하는 계산 예이며 실제 전력망의 전체 손실률을 뜻하지 않습니다. 예제의 두 경로에 같은 저항이 있다면 전류 100 A의 손실은 100²R, 50 A의 손실은 50²R이어서 뒤가 4분의 1입니다. 줄어드는 것은 비교한 도선의 저항 손실이고, 전체 계통의 손실이나 최종 요금이 자동으로 4분의 1이 된다는 뜻은 아닙니다.
높은 전압도 비용과 조건이 있어요
높은 전압에는 그에 맞는 절연·이격 거리·설비가 필요합니다. 변압기에도 손실이 있어 승압이 에너지를 늘려 주지는 않아요. 화면의 화살표는 단계와 방향을 단순화한 개념도이며 실제 속도·거리·운영 상태를 재현하지 않습니다. 변전소에는 전압을 조절하는 변압기 외에도 사고가 난 회로를 끊는 차단기, 상태를 감시하는 계측·보호 장치가 있습니다. 설비 교체 때는 용량과 규격뿐 아니라 지역 연결 구조, 인허가, 공사 일정도 함께 맞아야 해요.
발전이 늘어도 접속이 병목이 될 수 있어요
태양광 단지가 빠르게 지어져도 근처 변전소의 여유 용량과 송전선의 통과 용량이 부족하면 생산한 전기를 원하는 곳으로 보내기 어렵습니다. 수요가 많은 도시에 데이터센터가 들어서도 지역 배전·변전 용량을 살펴야 해요. 전력망 투자는 발전량 자체와 다른 일정으로 진행되므로, 수주 발표부터 실제 납품과 통전까지 단계를 나누어 보세요.
전압을 두 배로 높이면?
학습용 직류 회로에서 같은 100 kW를 보내며 전선 저항도 일정하다고 가정합니다. 변압기·절연·기타 손실은 비교에서 제외합니다.
- 01
1 kV에서 전류는 100 kW ÷ 1 kV = 100 A입니다.
- 02
2 kV로 높이면 전류는 100 kW ÷ 2 kV = 50 A입니다.
- 03
도선 손실 I²R의 비율은 50² ÷ 100² = 1/4입니다.
같은 저항의 전선에서는 전류를 절반으로 낮추면 저항 손실이 4분의 1이 돼요.
실제 교류 계통에서는 역률·상 구성·설비 손실·절연 비용을 고려해야 합니다. 전체 송배전 손실률이 4분의 1이라는 뜻은 아닙니다.
“발전소만 더 지으면 도시 전력 부족은 바로 해결된다.”
발전량과 지역까지 전달할 수 있는 계통 용량은 다릅니다. 송전선·변전소·배전망의 접속 가능성과 공사 일정도 확인해야 해요.
산업을 읽는 질문 · 전기가 필요한 곳까지 갈 수 있을까?
발전소 계획 발표를 봤을 때 먼저 “어디에 연결되는가”를 지도에서 찾습니다. 같은 1 GW 발전 설비라도 인근 송전·변전 용량이 모자라면 접속 공사와 인허가가 추가로 필요해요. 이때 변압기, 케이블, 차단기, 제어 시스템을 만드는 기업의 주문이 늘 수 있지만 발주·납품·매출 인식 시점은 달라집니다. 데이터센터 전력 수요가 증가하는 지역도 비슷합니다. 수요 전망을 곧바로 특정 기업의 이익으로 바꾸지 말고 규격, 고객, 공장 생산능력과 납기, 경쟁 공급자까지 확인해 보세요.
- 발전설비뿐 아니라 계통 연결 계획도 있나요?
- 필요한 변압기·전선·차단기의 규격과 납기가 확인됐나요?
- 수주 발표, 실제 납품, 매출 인식 시점을 구분했나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 뉴스 · “신규 변압기 수주가 크게 늘었다”
- 01
어느 전압·용량의 변압기인지, 어떤 계통에서 쓰이는지 봅니다.
- 02
제작 기간과 실제 납품·설치·통전 일정을 구분합니다.
- 03
기업의 수주 잔고가 매출과 이익으로 바뀌는 조건을 확인합니다.
해당 수주가 전력망의 어느 병목을 해결하고 언제 실제로 설치될까요?
이해했는지, 한 문제로 확인해요.
