전력망에도 교통 체증이 생긴다
발전소가 있어도 필요한 곳에 전기를 보내기 어려운 이유를 알아봅니다.
오늘은 이것만 기억해요.
- 발전설비 부족과 송전 혼잡을 구분할 수 있어요.
- 계통 제약이 발전량·운영비·연결 일정에 미치는 영향을 설명할 수 있어요.
- 전력망 보강과 운영 개선의 효과 및 한계를 이해해요.
만들 수 있는 전기와 보낼 수 있는 전기는 달라요
발전소에서 전기를 더 만들 수 있어도 필요한 지역까지 보낼 여유가 부족할 수 있습니다. 이를 송전 혼잡이라고 해요. 전선과 변압기에는 허용 범위가 있고, 전압과 계통의 안정성을 지키기 위한 제약도 있습니다. 따라서 전국의 발전용량이 수요보다 크다는 사실만으로 모든 지역에 필요한 전기를 공급할 수 있다고 판단하면 안 됩니다. 어느 장소에서 어느 장소로, 어느 시간에 전달해야 하는지가 중요합니다. 병목이 생기면 먼 곳의 싼 발전기를 덜 쓰고 수요지 가까운 발전기를 더 쓰거나, 발전 가능한 재생에너지의 출력을 줄일 수 있습니다. 전기가 곧바로 끊기는 상황과는 다르지만 운영비와 접속 일정에는 영향을 줄 수 있어요. 혼잡의 원인이 열, 전압, 사고 뒤 안정성 가운데 무엇인지에 따라 해결책도 달라집니다. 새 전선, 운전 제어, 특정 위치의 저장장치와 수요 조절은 각각 효과가 나타나는 시간과 장소가 다릅니다. 전국에 발전기가 더 있다고 해서 병목 구간의 전달 능력이 자동으로 늘지는 않습니다.
이번 강의의 핵심 장면

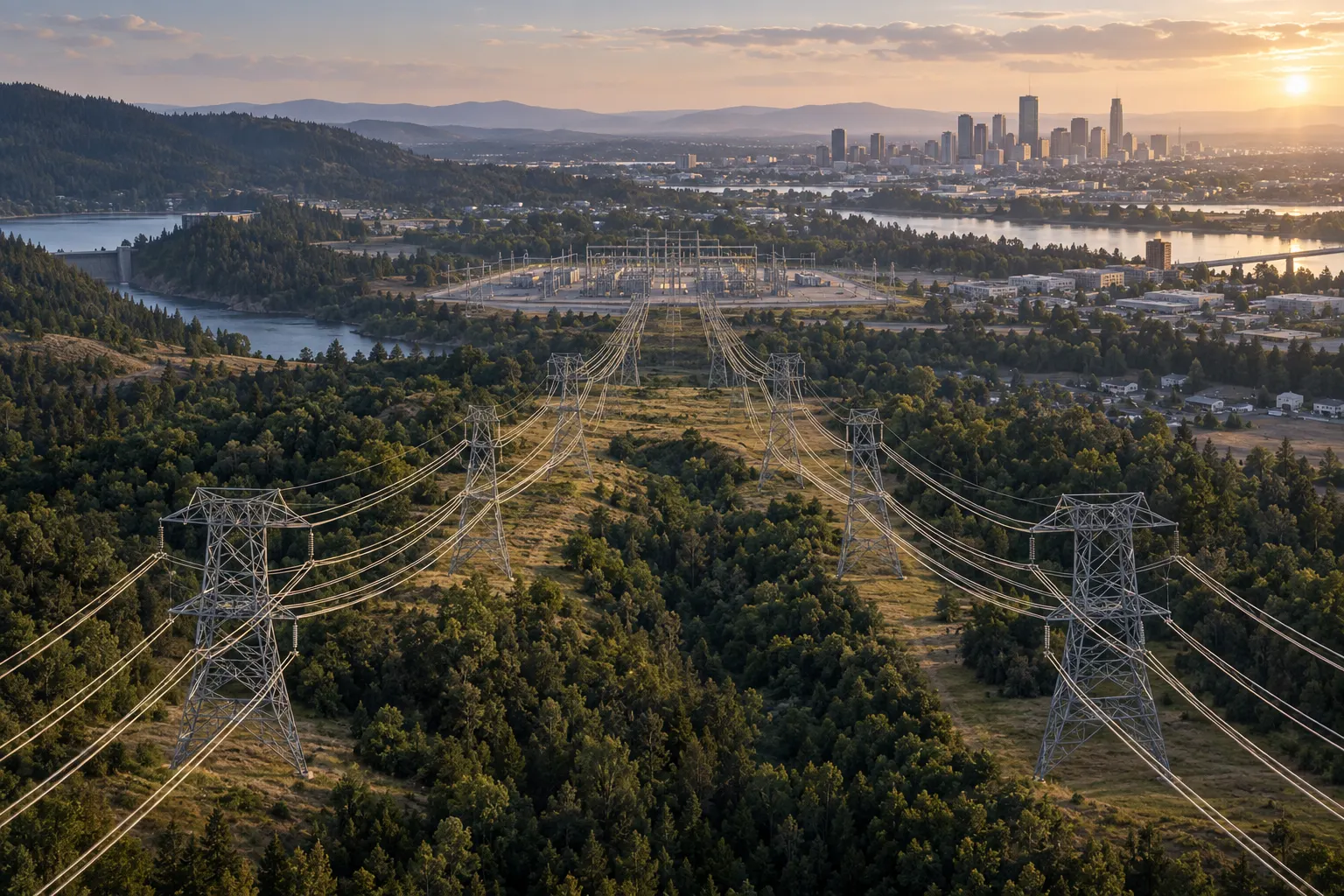

물건은 많은데 다리가 좁은 마을
산지 창고에는 도시가 원하는 물건이 넉넉하지만 도시로 건너는 다리는 시간당 지나갈 수 있는 차량이 제한됩니다. 창고를 더 지어도 도시의 부족이 바로 풀리지 않지요. 전력망도 먼 곳에 발전 여력이 있어도 수요지까지 전달할 수 있는 한도가 있습니다. 다만 전기는 자동차처럼 임의의 길 하나를 골라 보내지 못합니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
발전소는 충분한데, 길이 좁다면?
발전 가능량과 송전 한계, 수요 중 어떤 값이 실제 공급을 결정할까요?
지금은 연결선이 병목이에요. 발전소만 추가해도 전달량은 늘지 않아요.
스스로 설명해 보세요발전소만 늘려도 송전 병목이 사라질까요?
학습용 모형 · 한 지역·한 연결선의 단순 모형이며 손실과 다른 경로는 생략했습니다. 공급하지 못한 발전 가능량을 실제 출력제어 통계로 해석하면 안 됩니다.
세 장면으로 원리를 따라가요.
전기는 생산량과 전달 경로가 함께 필요해요
한 지역의 발전기가 낼 수 있는 전력과 다른 지역이 받을 수 있는 전력은 별개입니다. 연결된 망의 전력 흐름은 물리 법칙을 따르며 여러 선로에 나뉩니다. 어느 시간에 어느 설비가 얼마나 흐르는지 계산해야 하므로 전국 총발전용량만으로 지역 공급 가능량을 판단할 수 없습니다.
열·전압·안정성의 한도가 병목을 만들어요
전류가 많아지면 선로가 뜨거워지고, 전압이나 사고 뒤 안정성도 허용 범위를 지켜야 합니다. 운영자는 고장에 대비한 여유를 남길 수 있어요. 혼잡은 곧바로 정전만 뜻하지 않습니다. 발전기 출력을 다시 배분하거나 특정 발전을 제한하는 비용으로 먼저 드러날 수 있습니다.
병목의 종류에 맞는 수단을 골라요
새 선로·변전소 보강, 기존 선로의 상태를 반영한 운전, 적절한 위치의 저장·수요 이동이 대안이 될 수 있습니다. 날씨에 따른 선로 용량 평가는 열적 한도에 도움을 줘도 다른 변압기나 안정성 병목을 해결하지는 못합니다. 해결책의 위치와 시간, 비용을 함께 비교해야 합니다.
한 걸음 더 들어가 볼까요?
병목을 작은 숫자로 찾아봐요
가상 지역 A에 남는 발전 능력이 100 MW 있고 B에는 80 MW가 더 필요하지만, 두 지역 사이에 50 MW만 추가로 보낼 수 있다고 합시다. 다른 경로와 손실을 무시하면 B는 30 MW를 지역 발전·저장 방전·수요 조절 등으로 해결해야 합니다. A에 발전기 20 MW를 더 지어도 연결 여유가 그대로면 그 30 MW 문제가 바로 사라지지는 않습니다.
안전 한도는 전선 굵기만으로 정하지 않아요
많은 전류가 흐르면 전선이 가열되고 늘어져 지면과의 거리가 줄 수 있습니다. 이것이 열적 한도의 한 이유예요. 이 밖에도 전압을 유지할 수 있는지, 사고 뒤 안정적으로 운전할 수 있는지를 봅니다. 일부 설비가 고장 나도 버틸 여유를 남기므로 현재 전선이 꽉 차 보이지 않는다고 운영자가 무조건 더 보낼 수 있는 것은 아닙니다. 50 MW는 전체 정격이 아닌 추가 전달 여유입니다. 다른 경로는 생략했습니다.
혼잡은 정전 전에 비용으로 나타날 수 있어요
운영자는 막힌 구간의 흐름을 줄이려고 발전소별 출력을 바꿀 수 있습니다. 저렴한 원거리 발전을 덜 쓰고 가까운 발전을 더 써야 하면 전체 운영비가 늘 수 있어요. 발전이 몰린 지역에서는 출력 제한이 생기기도 합니다. 지역별 가격을 정하는 시장에서는 혼잡이 가격 차이로 나타날 수 있지만, 모든 나라의 요금 제도가 같은 방식으로 작동하는 것은 아닙니다.
새 전선과 기존 전선의 활용을 함께 검토해요
송전선·변전소를 새로 짓거나 보강할 수 있고, 센서와 제어로 기존 망의 활용을 높일 수도 있습니다. 동적 송전용량 평가는 날씨 등 실제 조건을 반영해 전선의 열적 허용 범위를 계산합니다. 하지만 날씨에 따라 여유가 줄 수도 있고 다른 설비가 병목이면 효과가 작아요. 저장과 수요 이동도 위치·시간이 문제와 맞을 때 도움이 됩니다.
두 지역 사이의 전달 여유 계산
가상의 A 지역에는 추가 발전 여력 100 MW가 있고 B 지역에는 80 MW가 더 필요합니다. 두 지역 사이 추가 전달 여유는 50 MW라고 가정합니다. 다른 경로와 손실은 생략합니다.
- 01
A의 발전 여력 100 MW와 연결 여유 50 MW 중 작은 값을 찾습니다.
- 02
B로 보낼 수 있는 추가 전력은 이 가정에서 최대 50 MW입니다.
- 03
B의 남은 필요량을 80 MW − 50 MW = 30 MW로 계산합니다.
B는 지역 공급, 저장 방전이나 수요 조절 등으로 30 MW를 더 해결해야 합니다. A의 발전기를 늘려도 연결 여유가 그대로면 답은 바뀌지 않습니다.
실제 망에는 다른 경로, 기존 흐름과 안전 제약이 있어 계통 해석이 필요합니다.
전국에 발전기가 충분하면 모든 지역의 전력 부족은 발전량만 늘려 해결된다.
혼잡은 만들어 낼 능력이 아니라 전달할 여유가 부족한 문제일 수 있습니다. 지역과 시간별 연결 한도를 따로 확인해야 합니다.
산업을 읽는 질문 · 연결 가능성을 매출 계획에 넣었나요?
발전소나 데이터센터의 발표 규모보다 실제 연결 조건이 매출 시점을 먼저 좌우할 수 있습니다. 연결 신청과 승인, 통전을 구분하고 필요한 선로 보강의 허가·시공 단계와 비용 부담자를 확인하세요. 혼잡 해소 장비도 특정 시간·위치의 열, 전압 또는 안정성 한도를 줄일 때만 가치가 있습니다. 지역별 가격 제도와 소매요금은 다를 수 있으므로 보상 방식도 시장별로 확인해야 합니다.
- 연결 신청과 연결 승인, 실제 전력 공급 개시를 구분했나요?
- 계통 보강 비용의 부담 주체와 준공 지연 시 계약 조건은 무엇인가요?
- 혼잡이 발생하는 위치·시간·기간이 제안된 해결책과 맞나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 기사: 신설 발전소의 계통 연결이 늦어진다
- 01
발전설비의 생산 능력과 수요지까지의 송전 여유가 일치하지 않을 수 있습니다.
- 02
필요한 선로·변전소 보강과 허가 일정이 통전 시점을 바꿉니다.
- 03
지연 기간의 판매 가능 전력과 보강 비용 부담을 계약에서 확인해야 합니다.
지연의 병목이 어느 설비의 어떤 한도이며, 해결 비용과 일정은 확정됐나요?
이해했는지, 한 문제로 확인해요.
참고한 자료
원리 설명에 활용한 공식 자료입니다. 2026년 9월 확인.
DOE · 전력산업 입문서, 송전 제약과 계통 운영DOE · 송전 혼잡과 전력망 확충의 필요DOE · 기존 전력망의 활용을 높이는 기술
