배터리는 어떻게 충전될까?
리튬이온과 전자는 다른 길을 갑니다. 그 차이가 충전과 방전을 이해하는 열쇠입니다.
오늘은 이것만 기억해요.
- 리튬이온과 전자의 이동 경로를 구분할 수 있어요.
- 흑연 음극을 쓰는 리튬이온전지의 충전·방전 방향을 설명할 수 있어요.
- 배터리의 에너지 용량과 출력을 구분할 수 있어요.
안에서는 리튬이온, 밖에서는 전자

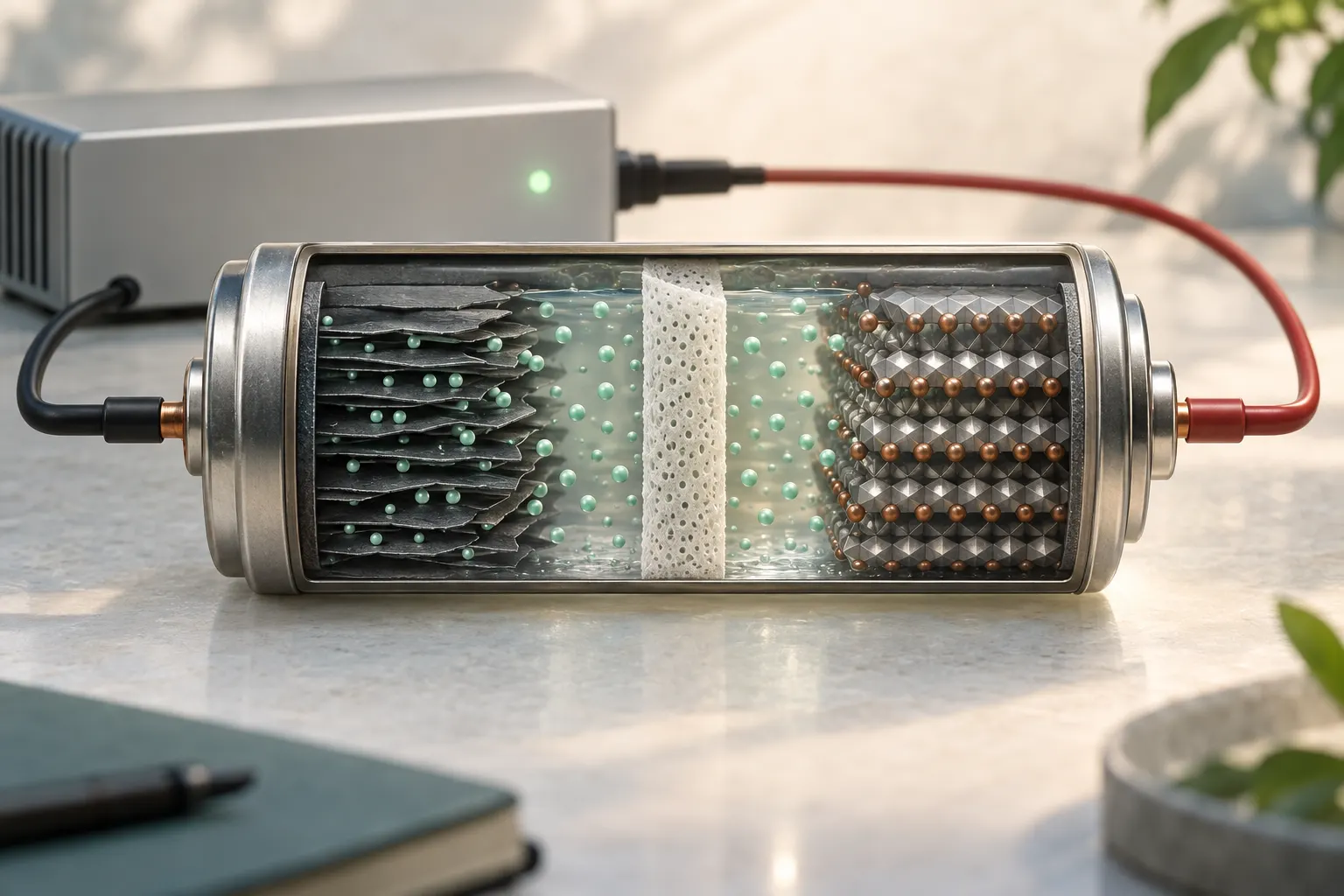

휴대전화의 배터리 표시가 20%에서 80%로 올라가는 동안 셀 안에서는 무슨 일이 일어날까요? 대표적인 흑연 음극 리튬이온전지를 기준으로 보면 충전기는 외부에서 에너지를 넣고, 리튬이온(Li⁺)은 양극에서 빠져나와 전해질과 분리막을 통과해 흑연 음극으로 이동합니다. 전자도 충전 회로를 통해 음극 쪽으로 공급돼요. 기기를 사용할 때는 방향이 반대입니다. 리튬이온은 음극에서 양극으로 돌아가고, 전자는 셀 안의 전해질 길을 통과하지 않고 바깥 회로를 따라 화면·모터 같은 기기로 흐릅니다. 이 두 경로가 함께 이어져야 전기 에너지가 기기에 전달돼요. 분리막은 양극과 음극이 직접 닿는 것을 막으면서 이온이 지나갈 수 있게 합니다. 저장된 에너지는 빈 공간에 전자를 쌓아 둔 양이 아니라 두 전극의 화학적 상태 차이와 관련이 있어요. 충전과 방전에는 손실과 열이 생기므로 충전기로 넣은 에너지 전체를 그대로 꺼낼 수는 없습니다.
이번 강의의 핵심 장면
휴대전화가 충전되는 30분
집에 돌아와 충전 케이블을 꽂자 화면의 배터리 아이콘이 올라갑니다. 겉에서는 조용하지만 셀 안의 두 전극은 서로 다른 상태로 바뀌고 있어요. 밤에 화면을 켜면 그 과정이 거꾸로 진행되어 저장된 에너지가 빛과 열로 바뀝니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
세 장면으로 원리를 따라가요.
리튬이온은 양극에서 음극으로
충전기가 에너지를 공급하면 대표적인 흑연 음극 셀에서 Li⁺가 전해질을 거쳐 음극으로 이동하고 그 구조 안에 들어갑니다. 이때 셀 안의 화학적 상태가 바뀝니다.
사용할 때 이온은 반대로
방전에서는 Li⁺가 흑연 음극에서 양극으로 돌아갑니다. 이 변화가 외부 회로를 흐르는 전자와 함께 일어납니다. 충전 때와 방향을 혼동하지 마세요.
전자는 바깥 길에서 일을 해요
전해질은 정상 작동의 전자 통로가 아닙니다. 전자는 기기가 연결된 외부 회로를 지나며 기기에 에너지를 전달합니다. 그래서 회로가 끊기면 기기에 에너지를 줄 수 없습니다.
한 걸음 더 들어가 볼까요?
충전은 외부 에너지로 방향을 바꿔요
충전기는 에너지를 공급해 반대 과정을 일으킵니다. 리튬이온은 양극에서 음극으로 이동해 흑연 층 사이에 저장되고, 전자도 외부 충전 회로를 통해 음극으로 공급됩니다. 배터리는 에너지를 화학적 형태로 저장하며, 충전과 방전에는 손실이 있습니다. 충전기의 전력은 무조건 셀에 저장되는 속도와 같지 않습니다. 전력 변환과 열 손실, 충전 상태가 높아질수록 달라지는 제어 조건이 영향을 줍니다. 충전 표시의 80%와 실제 저장 에너지의 절댓값도 팩의 사용 가능 범위에 따라 달라요.
전극 이름은 이렇게 읽어요
이 강의는 익숙한 산업 용어인 양극·음극을 사용하고, 흑연계 리튬이온전지를 기준으로 설명합니다. 방전 시 음극이 anode, 양극이 cathode입니다. 엄밀한 전기화학에서 anode·cathode는 반응으로 정의되므로 충전 시 역할이 바뀐다는 점도 기억해 두세요. 양극·음극이라는 산업계 명칭은 충·방전을 오가며 같은 물리적 전극을 가리키는 데 편리합니다. 다른 전지 화학이나 전극 조합에서는 그림의 이동 주체와 세부 반응이 달라질 수 있으므로, 대표적인 흑연 음극 셀의 흐름으로 범위를 한정합니다.
많이 담는 것과 빨리 꺼내는 것은 달라요
에너지 용량(kWh)은 저장·사용 가능한 양, 출력(kW)은 전달하는 빠르기입니다. 에너지 밀도는 무게나 부피당 에너지예요. 용도에 따라 수명·비용·안전·출력의 중요도가 달라집니다. 화면의 입자 크기·개수·속도는 이해를 위한 표현이며 실제 전지 내부를 그대로 재현하지 않습니다. 예를 들어 60 kWh를 사용할 수 있는 팩이 30 kW를 일정하게 공급하면 단순히 2시간입니다. 실제로는 방전 가능한 범위, 온도, 효율, 수명 보호 설정 때문에 정확히 2시간이 아닐 수 있습니다. 셀의 수치와 완성 팩의 수치도 구별하세요.
셀 밖에서도 배터리 성능이 결정돼요
여러 셀을 묶은 팩에는 배터리 관리 시스템(BMS), 전기적 연결, 냉각·안전 장치가 들어갑니다. 셀에서 측정한 에너지 밀도와 완성 팩의 무게당 에너지가 다른 이유예요. 충전 속도가 빠르다고 언제나 수명이나 안전이 좋은 것도 아닙니다. 화학계와 열 관리, 충전 범위를 함께 살펴야 합니다.
저장량과 출력으로 시간을 가늠해요
가상의 배터리 팩에서 사용 가능한 에너지는 60 kWh, 기기에 공급하는 전력은 일정하게 30 kW라고 가정합니다.
- 01
보유한 에너지 60 kWh를 적습니다.
- 02
1시간마다 30 kWh씩 꺼낸다고 생각합니다.
- 03
60 kWh ÷ 30 kW = 2 h를 계산합니다.
손실이나 출력 변화가 없다면 약 2시간 동안 공급할 수 있어요. kWh는 양, kW는 속도라는 차이가 다시 드러납니다.
실제 팩은 온도·충전 상태·효율·보호 설정에 따라 사용 시간과 출력이 달라집니다.
“배터리는 전자를 내부에 쌓아 뒀다가 꺼낸다.”
충전과 방전은 두 전극의 화학적 상태를 바꾸는 과정입니다. 정상 작동에서 이온은 내부, 전자는 외부 회로를 지나며 에너지를 전달해요.
산업을 읽는 질문 · 좋은 배터리는 용도마다 달라요
“에너지 밀도 20% 향상”이라는 발표를 보면 먼저 무엇의 수치인지 묻습니다. 소재 분말, 작은 시험 셀, 자동차용 셀, 팩은 서로 다른 단계예요. 충전 시간이 짧아져도 온도·수명·안전과 제조 수율이 유지되어야 실제 상품이 됩니다. 전기차 배터리에는 무게와 충전 속도가 중요할 수 있고, 고정형 ESS에는 긴 수명과 운영 비용이 더 중요할 수 있어요. 같은 화학계를 모든 용도에 일괄 적용할 수 없으므로 고객의 사용 조건과 완성 제품 기준을 확인해 보세요.
- 셀 성능인가요, 모듈·팩·시스템 성능인가요?
- 수명 시험의 온도·충전 범위·충방전 속도가 같은가요?
- 발표된 기술이 실험실 결과인지 고객 검증·양산 단계인지 확인했나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 뉴스 · “신형 셀, 충전 속도 30% 향상”
- 01
같은 온도·충전 범위·셀 크기에서 비교했는지 확인합니다.
- 02
반복 충전 후 수명과 열·안전 조건도 살펴봅니다.
- 03
고객 시험과 양산 수율을 통해 실제 제품 단계인지 구분합니다.
이 수치는 소재, 시험 셀, 완성 팩 중 어디서 측정됐나요?
이해했는지, 한 문제로 확인해요.
