양극·음극·전해질·분리막
배터리의 네 가지 핵심 소재가 맡은 일을 나누어 살펴봅니다.
오늘은 이것만 기억해요.
- 양극과 음극이 리튬이온을 주고받는 역할을 설명할 수 있어요.
- 전해질의 이온 통로와 분리막의 접촉 방지 기능을 구분할 수 있어요.
- 소재 하나의 성능과 완성된 배터리의 성능이 다른 이유를 이해해요.
네 가지 소재가 서로의 역할을 완성해요

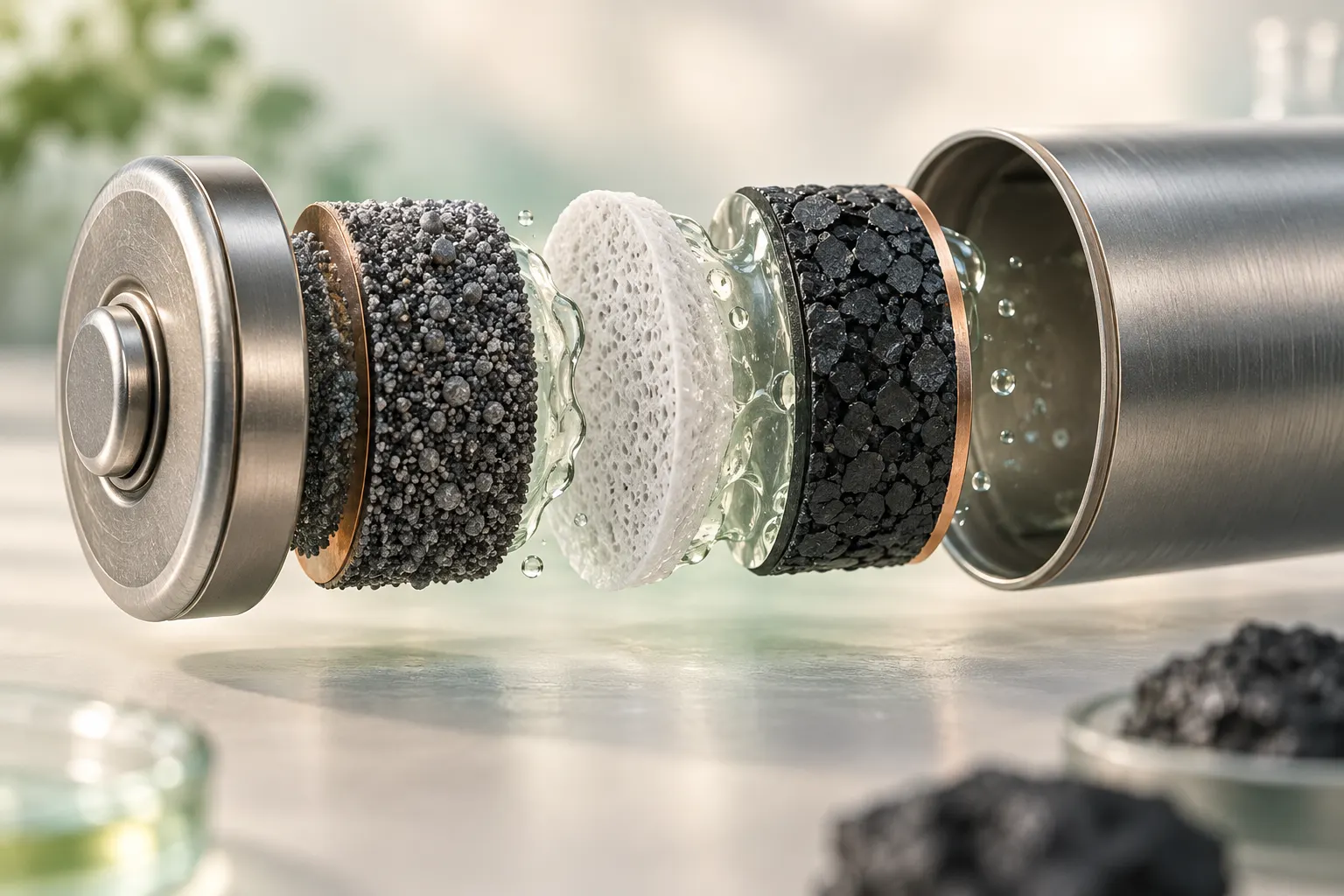

대표적인 액체 전해질·흑연 음극 리튬이온전지를 펼쳐 보면 양극과 음극 사이에 전해질이 스며든 분리막이 있습니다. 두 전극은 리튬이온을 받아들이고 내보내는 반응에 참여하고, 전해질은 이온이 이동하는 길을 제공합니다. 분리막은 양극과 음극이 직접 닿지 않게 나눠요. 충전기는 외부에서 에너지를 넣어 이 물질들의 화학적 상태를 바꿉니다. 따라서 전기를 저장한다는 표현이 전자를 빈 상자에 쌓아 둔다는 뜻은 아닙니다. 그림을 그릴 때 전극 두 장 사이에 얇은 분리막을 놓고, 내부에는 이온 화살표, 바깥 전선에는 전자 화살표를 따로 그려 보세요. 방전 방향을 기준으로 보면 리튬이온은 흑연 음극에서 양극으로 돌아가고 전자는 외부 기기를 거쳐 이동합니다. 같은 화학계라도 전극 두께와 비율, 제조 결함 관리에 따라 사용할 수 있는 에너지와 안전이 달라집니다. 네 소재의 이름을 외우는 데서 그치지 말고 각 소재가 막아야 할 고장과 도와야 할 이동을 함께 설명할 수 있어야 해요.
이번 강의의 핵심 장면
휴대전화 속 보이지 않는 교차로
아침 지하철에서 휴대전화 화면이 켜지고, 배터리 아이콘의 숫자가 조금 내려갑니다. 손바닥만 한 기기 안에서 리튬이온과 전자가 같은 길로 달리는 것은 아닙니다. 화면을 밝힌 전자는 외부 회로를 지나고, 셀 안에서는 양극·음극 사이로 이온이 움직여 두 흐름의 균형을 맞춥니다. 충전 케이블을 꽂으면 외부 에너지가 들어와 저장 상태를 되돌립니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
배터리의 네 재료를 펼쳐 보세요
재료를 선택하면 역할이 강조됩니다. 펼치기·접기로 네 재료가 한 셀에서 만나는 모습을 비교하세요.
양극재는 리튬을 주고받는 한쪽 전극입니다
충전·방전 중 리튬 이온을 주고받아요. LFP, NCM처럼 어떤 양극재를 쓰는지는 전압, 에너지 밀도, 재료 비용 등의 특성에 영향을 줍니다.
네 재료를 펼쳐서 보고 있습니다.
액체 전해질을 쓰는 일반적인 리튬 이온 셀의 개념도입니다. 실제 셀의 두께·배합·집전체·포장은 생략했습니다.
세 장면으로 원리를 따라가요.
두 소재가 함께 상태를 바꿔요
흑연 음극을 쓰는 대표적인 리튬이온전지는 충전할 때 양극에서 나온 리튬이온이 음극으로 이동합니다. 방전할 때 방향이 뒤집히며 양쪽 소재의 사용 가능한 범위가 셀의 용량을 함께 제한해요.
이온과 전자의 길을 나눠요
전해질은 셀 안에서 이온이 이동하도록 돕습니다. 미세한 구멍이 있는 분리막은 전극이 맞닿아 단락되는 일을 막되, 전해질을 통한 이온 이동은 허용해요. 정상 작동의 전자는 바깥 회로를 지납니다.
셀에서 팩으로 올라가요
집전체·외장재까지 갖춰 셀이 되고, 여러 셀에 센서·냉각·제어 장치를 더해 팩을 만듭니다. 특정 소재의 실험 결과가 좋아도 완성 셀과 팩에서 수명·안전·제조 수율이 유지되는지 확인해야 합니다.
한 걸음 더 들어가 볼까요?
양극과 음극은 함께 저장 상태를 바꿔요
충전할 때 리튬이온은 양극에서 나와 흑연 음극 쪽에 들어가고, 방전할 때는 반대로 움직입니다. 양극 소재가 달라지면 저장 가능한 양과 전압 등의 특성이 바뀌지만, 음극과의 조합도 중요해요. 이 강의에서는 산업에서 익숙한 양극·음극 이름을 유지합니다. 방전 시에는 음극이 anode, 양극이 cathode이며, 이 영어 이름은 엄밀하게 반응으로 정의하므로 충전 시 역할이 바뀝니다.
전해질과 분리막은 같은 물건이 아니에요
전해질은 이온을 운반하는 물질이고, 분리막은 두 전극의 직접 접촉을 막는 구조입니다. 일반적인 액체 전해질 전지에서는 분리막의 작은 구멍에 스며든 전해질을 통해 이온이 지나가요. 정상 작동에서 전자는 이 내부 길 대신 외부 전선과 기기를 거칩니다. 분리막이 손상되어 내부 단락이 생기면 전류와 열이 위험하게 커질 수 있어 소재뿐 아니라 제조 품질과 보호 장치도 중요합니다.
한 소재만 개선해도 전체 성능이 같지는 않아요
학습용으로 양극이 주고받을 수 있는 양을 100, 짝이 되는 음극의 사용 가능한 범위를 80이라고 해 볼까요? 다른 조건을 무시해도 둘을 연결했다고 180을 사용할 수는 없습니다. 서로 맞춰 반응할 수 있는 범위가 제한하기 때문이에요. 실제 전지는 전압, 전극의 양, 충전 범위와 손실까지 설계해야 합니다. 새 소재의 성능 발표를 볼 때 완성된 셀에서도 장점이 유지되는지 확인하는 이유입니다.
셀 밖에도 필요한 부품이 있어요
네 가지 소재는 핵심이지만 배터리의 전부는 아닙니다. 전류를 모으는 집전체, 소재를 붙이는 바인더, 외장재 등이 셀을 이루고, 여러 셀을 묶은 팩에는 냉각·센서·관리 장치도 들어가요. 안전과 수명을 위한 부품이 추가되므로 소재만의 저장 성능을 완성 팩의 무게당 성능과 바로 비교하면 안 됩니다. 새로운 전지 구조에서는 전해질과 분리막의 역할이 결합되기도 합니다.
두 전극의 맞물림을 계산해요
가상의 셀에서 같은 기준으로 환산한 양극의 사용 가능량은 100단위, 음극은 80단위라고 가정합니다.
- 01
두 전극이 한 쌍으로 주고받는 양을 찾습니다.
- 02
둘 중 작은 사용 가능량인 80단위를 한계로 잡습니다.
- 03
100+80=180단위라는 덧셈이 왜 성립하지 않는지 설명합니다.
서로 짝지어 이동해야 하므로 단순화한 최대치는 80단위입니다. 남는 양극 여력 20단위는 이 조합에서 그대로 사용할 수 없어요.
실제 셀은 전압·전극 균형·안전 여유·손실을 함께 설계하므로 이 숫자는 제품 용량이 아닙니다.
분리막이 이온과 전자를 모두 막으니 전기는 셀 안에 갇혀 있다.
분리막은 전극의 직접 접촉을 막고 전해질을 통한 이온 이동을 허용합니다. 전자는 외부 회로로 흐르며 기기에 에너지를 전달합니다.
산업을 읽는 질문 · 소재의 장점이 제품까지 이어질까?
소재 회사의 기술은 고객이 만드는 셀 안에서 검증되어야 합니다. 실험실에서 소량으로 좋은 결과를 얻는 것과 공장에서 같은 품질로 많이 만드는 것은 다른 과제예요. 고객 시험, 생산 수율과 공급 계약을 함께 보면 기술 설명을 실제 사업의 단계와 연결할 수 있습니다. 발표에서 “양극 성능 향상”이라고 하면 어떤 시험 단위인지부터 물어보세요. 소재 분말의 특성, 소형 시험 셀, 고객용 셀과 완성 팩은 서로 다른 검증 단계입니다.
- 어떤 전극·전해질 조합과 시험 조건에서 얻은 성능인가요?
- 소재 측정값인가요, 완성 셀이나 팩에서도 검증됐나요?
- 고객 평가 단계와 양산 수율·납품 단계가 구분되어 있나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 뉴스: “새 양극 소재로 셀 성능 개선 기대”
- 01
먼저 새 소재가 리튬을 주고받는 양과 전압에 어떤 영향을 주는지 확인합니다.
- 02
다음으로 음극·전해질과 조합한 셀의 수명, 안전, 양산 수율을 봅니다.
- 03
마지막으로 고객 시험·공급 계약과 단가를 확인해 사업 실적까지의 거리를 가늠합니다.
발표 수치가 소재 단독 시험인가요, 고객이 쓰는 완성 셀의 같은 조건 시험인가요?
