전기차가 충전되는 동안
배터리·충전기·전력망이 함께 결정하는 충전 속도를 이해합니다.
오늘은 이것만 기억해요.
- 교류 충전과 직류 급속 충전에서 변환이 일어나는 위치를 구분할 수 있어요.
- 충전기 최대 출력과 실제 평균 충전 출력이 다른 이유를 이해해요.
- 에너지와 출력으로 충전 시간을 계산하고 계산의 가정을 설명할 수 있어요.
충전 속도는 자동차와 충전소가 함께 정해요

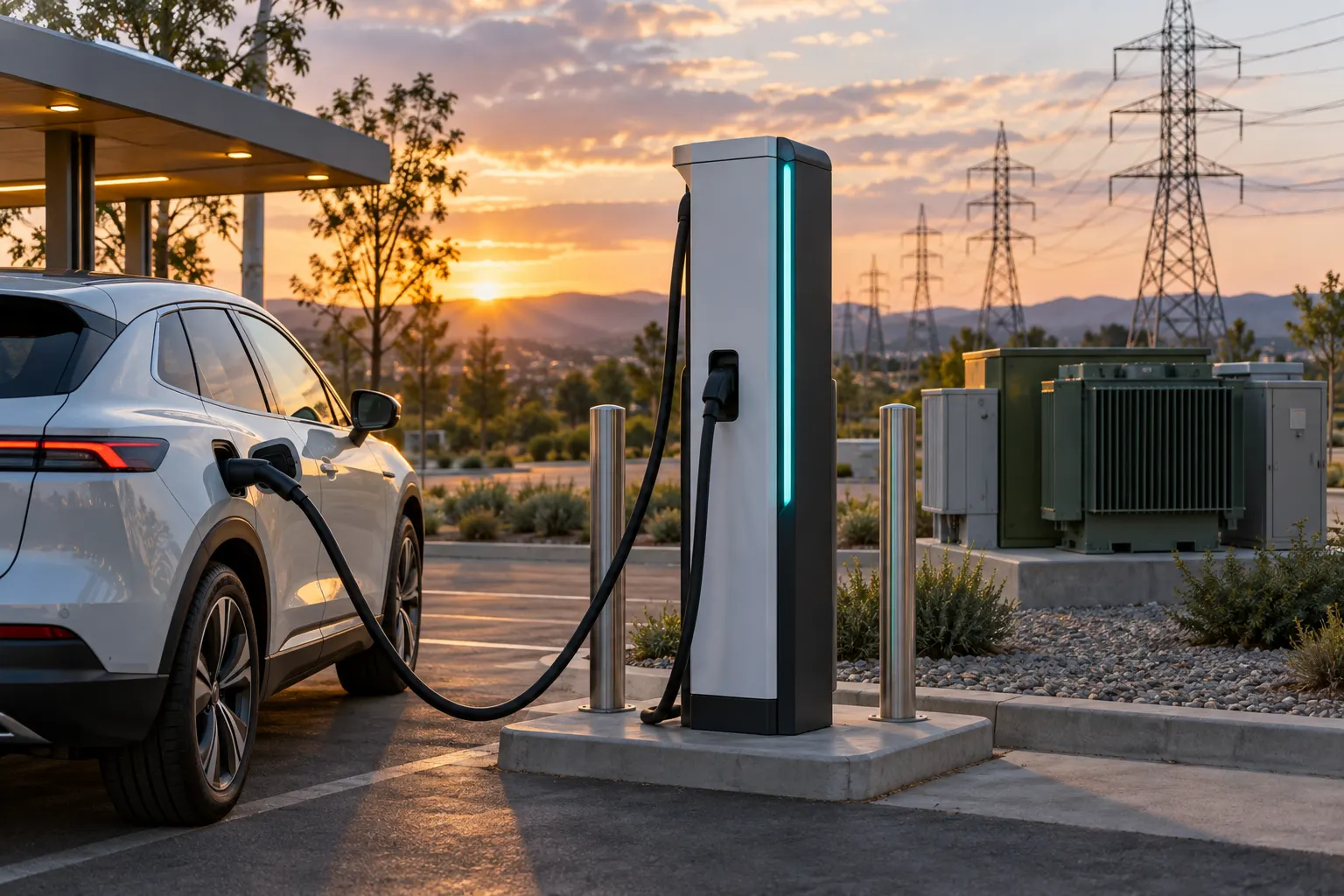

충전기에 150 kW라고 적혀 있어도 자동차 배터리에 항상 150 kW가 들어가는 것은 아닙니다. 자동차가 받아들일 수 있는 전력, 배터리 온도와 충전 잔량, 충전기의 상태와 충전소의 전력 공급 한도가 함께 영향을 줍니다. 배터리에 에너지를 넣는 동안 충전 장치와 차량은 정보를 주고받으며 조건에 맞춰 출력을 조절해요. 그러므로 최대 출력은 일정 시간 유지되는 평균 속도나 충전 완료 시간을 보장하는 숫자가 아닙니다. 충전의 흐름을 따라가면 전력망에서 받은 전기가 충전 장치를 거쳐 차량 배터리의 화학 에너지로 바뀝니다. 교류 충전에서는 차량 내부 장치가 주로 직류로 바꾸고, 직류 급속 충전에서는 외부 장치가 그 변환을 맡습니다. 어느 쪽이든 변환 손실과 차량의 온도 관리가 있어 콘센트나 충전기의 에너지 전부가 저장되지는 않아요. 예를 들어 같은 20%에서 80%까지 채우는 시간도 배터리가 차갑거나 다른 차량과 전력을 나누면 달라질 수 있습니다.
이번 강의의 핵심 장면
충전기 화면의 숫자가 내려간다
휴게소에서 차를 꽂자 충전기 화면에 큰 kW 숫자가 잠깐 보였다가 줄어듭니다. 운전자는 고장인가 싶지만 배터리 잔량이 오르고 온도 조건이 바뀌면서 차량이 받아들일 전력을 조절할 수 있습니다. 옆 충전기에도 차가 들어오면 충전소의 전체 공급 한도가 영향을 줄 수 있어요. 이름표의 최고 출력 한 숫자로 대기 시간과 충전 시간을 예측하기 어렵습니다.
읽었다면, 직접 움직여 보세요.
조작할 때 무엇이 바뀌는지 살펴보세요. 숫자와 움직임을 연결하면 이해가 쉬워집니다.
충전 속도는 가장 좁은 곳이 결정해요
충전기, 차량, 현장의 전력 공급 한계를 바꿔 보세요.
가장 작은 한계가 병목입니다. 실제 충전은 배터리가 차오를수록 느려질 수 있어요.
스스로 설명해 보세요초고속 충전기를 꽂으면 모든 차량이 그 속도로 충전될까요?
학습용 모형 · 60 kWh 배터리를 20%에서 80%까지 충전해 36 kWh를 채우는 예제입니다. 일정 출력·손실 없음 가정의 최소 시간이며 실제로는 충전 곡선과 온도로 더 오래 걸릴 수 있습니다.
세 장면으로 원리를 따라가요.
교류를 직류로 바꾸는 곳이 달라요
배터리는 직류로 충전합니다. 교류 충전은 차량 내부 장치가 변환하고, 직류 급속 충전은 주된 변환을 외부 충전기가 맡아요. 연결 규격과 차량의 허용 전력도 맞아야 합니다. 그래서 같은 충전기라도 차량별 허용 전력이 다를 수 있습니다.
차량이 받을 속도가 계속 바뀌어요
배터리 온도와 잔량, 안전 제어에 따라 충전 전력이 달라집니다. 높은 잔량 구간에서 출력을 낮추는 차량이 많지만 모든 차가 같은 지점에서 같은 폭으로 줄이지는 않아요. 비교에는 같은 잔량 구간이 필요합니다.
여러 충전기가 전력망을 나눠 써요
각 충전기의 표시 출력 합계가 충전소가 계통에서 받을 수 있는 전력보다 클 수 있습니다. 여러 차가 동시에 충전하면 전력을 분배해야 해요. 변압기·접속 용량과 운영 가능 시간도 이용 경험을 좌우합니다.
한 걸음 더 들어가 볼까요?
직류로 바꾸는 위치가 달라요
배터리를 충전하는 전류는 직류입니다. 교류 충전에서는 차량 내부의 충전 장치가 외부에서 받은 교류를 직류로 바꾸므로 차량 내부 장치의 허용 출력도 한계가 됩니다. 직류 급속 충전에서는 주된 교류·직류 변환이 외부 충전기에서 이루어져 배터리 쪽에 직류를 공급해요. 두 방식 모두 연결 규격과 차량의 지원 범위가 맞아야 하며, 빠른 충전 장치를 연결했다고 차량의 허용 능력이 커지지는 않습니다.
충전 시간은 평균 전력으로 계산해요
사용 가능한 에너지가 60 kWh인 가상 배터리를 20%에서 80%까지 충전한다고 해 봅시다. 비율이 에너지에 비례한다고 단순화하면 더할 양은 60 × 0.6 = 36 kWh입니다. 실제 저장 에너지의 증가 속도가 평균 60 kW라면 시간은 36 ÷ 60 = 0.6시간, 즉 36분이에요. 이 계산은 평균값과 범위를 가정한 예입니다. 충전기 이름표의 최대 출력을 그대로 넣으면 예열·냉각·변환 손실과 속도 변화를 빠뜨릴 수 있습니다.
충전 곡선은 끝까지 평평하지 않아요
많은 차량은 잔량이 높아질수록 급속 충전 출력을 낮춥니다. 낮은 온도에서는 충전 전류를 제한하거나 배터리를 미리 데우기도 해요. 따라서 처음부터 끝까지 걸린 시간과 특정 잔량 구간의 시간은 다른 정보입니다. 충전 성능을 비교할 때는 같은 시작·종료 잔량, 배터리 온도와 준비 조건을 맞춰야 합니다. 특정 잔량부터 항상 같은 속도로 느려진다는 하나의 규칙을 모든 차량에 적용할 수는 없습니다.
충전소 뒤의 전력망도 함께 봐요
각각 100 kW를 낼 수 있는 충전기 네 대가 있어도 충전소에 배정된 전력이 200 kW라면 네 대가 동시에 모두 최대 출력으로 작동할 수는 없습니다. 차량별 필요에 따라 전력을 나누는 제어가 필요하죠. 오래 주차하는 장소에서는 충전 시작 시간을 분산해 필요한 에너지를 채울 수 있고, 짧게 머무는 장소는 더 큰 순간 전력을 요구할 수 있습니다. 충전기는 위치·체류 시간·변압기와 계통 연결까지 묶어 설계합니다.
최고 출력 대신 평균값으로 시간을 구해요
가상 차량의 사용 가능 에너지가 60 kWh이고 잔량을 20%에서 80%로 올립니다. 저장 에너지 증가 속도는 평균 60 kW라고 가정합니다.
- 01
추가 저장량 60 kWh × (0.8−0.2)를 계산합니다.
- 02
36 kWh ÷ 60 kW로 시간을 시간 단위로 구합니다.
- 03
분으로 바꾸고 충전기 최고 출력만으로 같은 계산을 할 수 있는지 판단합니다.
저장량 증가는 36 kWh, 시간은 0.6시간인 36분입니다. 평균 저장 속도가 주어졌기에 가능한 계산이에요.
잔량 비율이 에너지에 비례한다고 단순화했습니다. 실제 충전 시간에는 출력 곡선과 손실이 반영됩니다.
150 kW 충전기를 쓰면 처음부터 끝까지 차에 150 kW가 저장된다.
표시 수치는 충전기 측 최대치입니다. 차량 허용치, 온도·잔량, 공유 전력과 손실에 따라 실제 저장 속도는 변합니다.
산업을 읽는 질문 · 설치 대수 이후의 이용을 보세요
충전 사업에서는 최대 출력과 설치 대수 외에 실제 사용할 수 있는 상태로 운영되는 시간, 차량 방문과 판매 전력량도 중요합니다. 장비 공급 기업과 충전소 운영 기업이 부담하는 비용도 다르죠. 이용자가 원하는 장소·속도·신뢰성을 제공하면서 전력 구매와 연결·정비 비용을 감당할 수 있는지 살펴보세요. 충전 인프라 발표에서 설치 대수와 명목 kW를 먼저 나눈 뒤, 실제로 이용 가능한 시간과 판매한 kWh를 확인하세요.
- 최대 출력과 실제 충전 구간의 평균 출력을 구분했나요?
- 여러 차량이 함께 쓸 때의 공급 한도와 계통 연결이 확보됐나요?
- 설치 대수뿐 아니라 이용량·운영 가능 시간·정비 비용을 확인했나요?
뉴스 한 줄을 산업의 흐름으로 바꿔요.
가상 뉴스: “고출력 충전기 설치 대수 증가”
- 01
차량이 실제로 받아들이는 출력과 방문자의 충전 구간을 확인합니다.
- 02
부지의 전력 접속 용량, 동시 사용, 장비 가동률을 살펴봅니다.
- 03
판매 전력량과 요금에서 전력 구매·임대·정비 비용을 빼 수익성을 검증합니다.
설치된 대수 중 실제 이용 가능한 장비와 평균 판매 전력량은 얼마인가요?
이해했는지, 한 문제로 확인해요.
참고한 자료
원리 설명에 활용한 공식 자료입니다. 2026년 9월 확인.
DOE AFDC · 충전 장비와 충전 시간을 결정하는 조건DOE · 온도와 잔량에 따른 전기차 충전 변화DOE AFDC · 전기차 내부 충전 장치와 전력 흐름
